需求背景

在礦廠礦石的開采過程中，皮帶是運輸系統的重要組成環節，在礦石運輸中起著至關重要的作用。由于開采環境的復雜性，在礦石運輸過程中，皮帶上經常會混入螺紋鋼等異物，容易導致皮帶撕裂、轉接處堵塞等異常情況，不僅損壞運輸系統設備，造成經濟成本與時間成本的損失，還會危及作業人員的安全。

2022 年8月，國家礦山安全監察局頒布了《“十四五”礦山安全生產規劃》，其中規劃的六條重點工程之一就是加快礦山智能化建設工程。而礦石運輸安全已成為“智慧礦山” 重要的建設內容。

傳統方案主要依靠人工監視皮帶運行狀態和異物情況。但是人工檢測不僅檢測誤差大，存在安全隱患，加上井下環境的封閉性，人工監視很容易疲勞，不能保證對每條皮帶進行全天候監控，一定程度上制約了礦山企業的安全高效生產作業。因此，開發一套快速準確的智能皮帶異物檢測系統具有重要的實踐意義。

解決方案

礦廠皮帶AI智能檢測系統方案創新采用基于深度學習的視覺分析技術、源信息融合判據模型及軟件智能控制技術，自動化監測皮帶機運行狀態，AI識別皮帶異物及皮帶撕裂等異常狀況，自主聯動報警或緊急停機，全天候保障皮帶系統的安全可靠運行。

本方案涉及到的功能板塊主要包括4個部分：視頻采集單元、皮帶檢測單元、控制單元、人機交互單元。系統功能框圖如下：

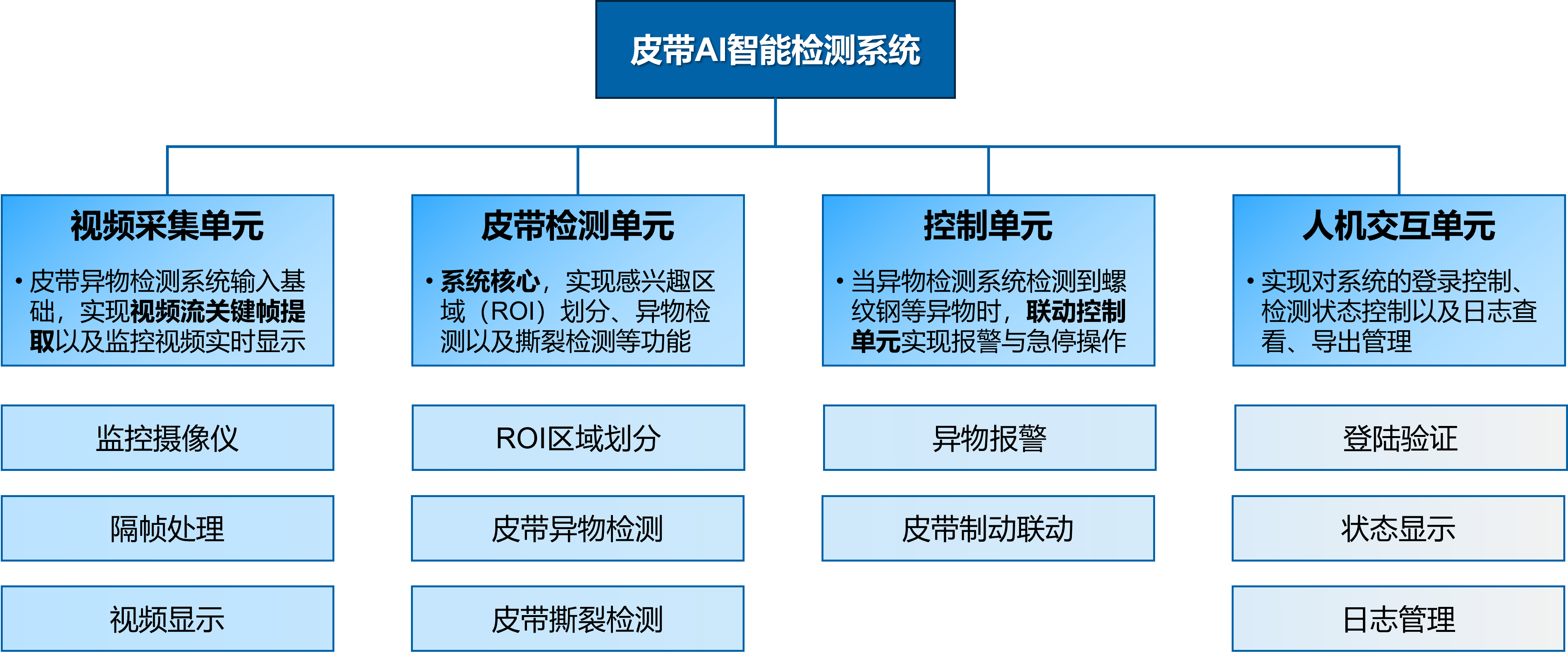

圖1-系統功能框圖

1、視頻采集單元

視頻采集單元是皮帶異物檢測系統輸入的基礎，主要負責監控?cái)z像儀硬件的選型、安裝和連接，監控視頻的實時顯示。根據井下實際調研情況，選擇合適型號的監控?cái)z像儀，在井下固定位置安裝調試，將采集到的輸送帶監控視頻流進行關鍵幀提取，并連接系統嵌入式計算平臺進行后續處理；視頻顯示是將監控?cái)z像儀采集到的井下視頻流實時顯示在用戶界面上，便于用戶查看和記錄。

本系統通過計算機視覺技術，對皮帶運輸?shù)牡V石流進行自動檢測，當出現對應類別異物時，異物識別系統會繪制異物信息框并輸出報警信號。整體檢測方案如圖2所示。

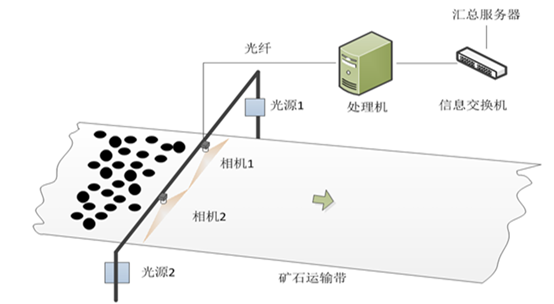

圖2-皮帶異物檢測示意圖

2、皮帶檢測單元

皮帶異物檢測系統利用基于深度學習的目標檢測算法對皮帶異物進行識別，通過算法與智能核心板高度集成化，實現礦用皮帶視頻智能識別異物攝像儀的前端化與精準高速化，從而打破地面后端服務器處理與分析礦井圖像的局限化和空間物理化，全面實現皮帶輸送過程中異物識別的高、精、尖與小型化。通過智能分析生成的異物類別與位置信息，可以減少工作人員負擔，提高皮帶運輸系統的工作效率。

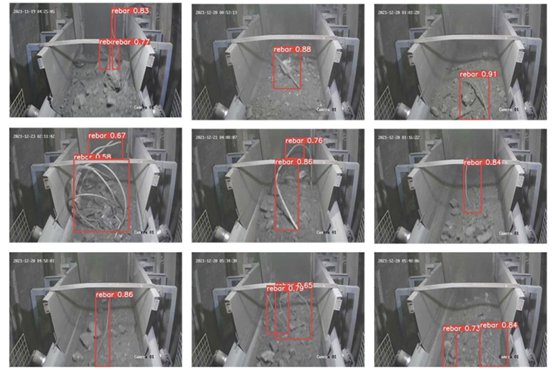

圖3-系統異物識別算法結果圖

3、控制單元

通過開發皮帶異物智能化檢測程序，實現皮帶異物檢測系統軟件與硬件的聯動控制，保障系統安全穩定的運行。視頻流異物檢測流程如圖所示。

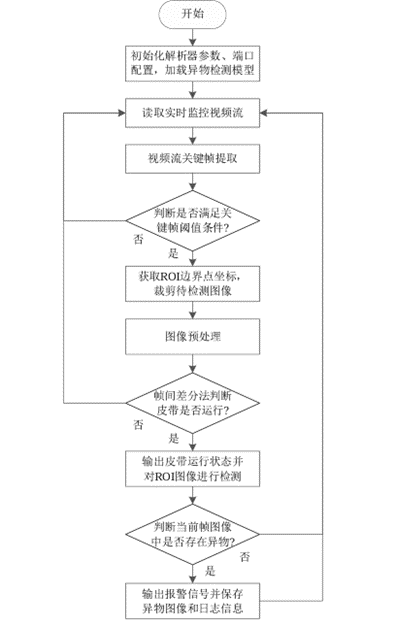

圖4-視頻流異物檢測流程

4、人機交互單元

為了使皮帶異物檢測系統能夠更直觀顯示檢測結果，集中控制各項功能，根據現場應用需求，開發實現人機交互客戶端，其中包括三個模塊：登陸驗證、狀態顯示以及日志管理，可實現對異物檢測結果的可視化、存儲以及管理等操作。

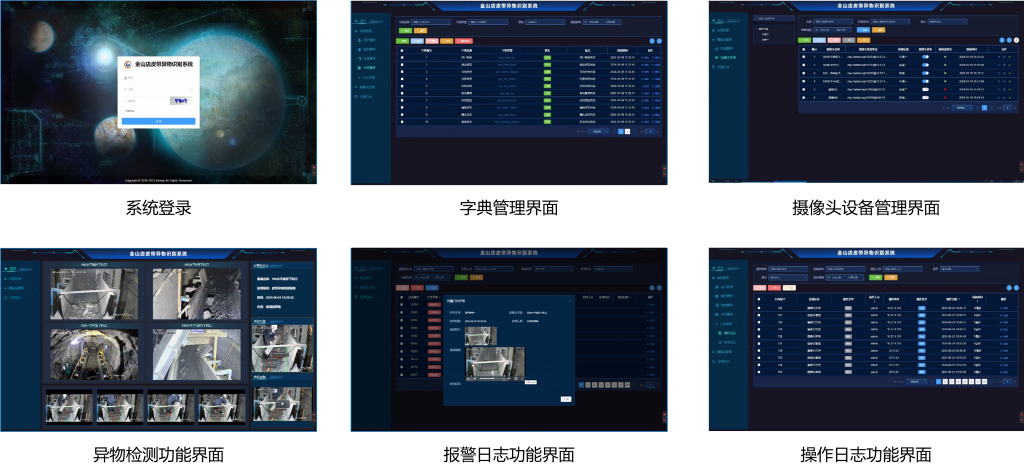

圖5-軟件加載與啟動界面
