礦車掉道智能監測產品主要基于深度學習的圖像識別技術及九軸姿態檢測技術，采用融合算法準確判斷礦車實時運行狀態，一般應用于斜井拖拽式礦車場景。產品包含井下無線信號覆蓋、車載監測設備、車載移動電源、監控中心控制終端。當?shù)V車發生掉道后，車載實時監測模塊在1秒內向監控中心發送告警通知，提示操作人員及時處理，同時，系統啟動聯動控制程序，通知PLC控制器減速制動，防止強行拖拽損壞軌道，避免人為疏忽不能及時制動導致鋼繩斷裂及礦車墜毀的重大安全事故。

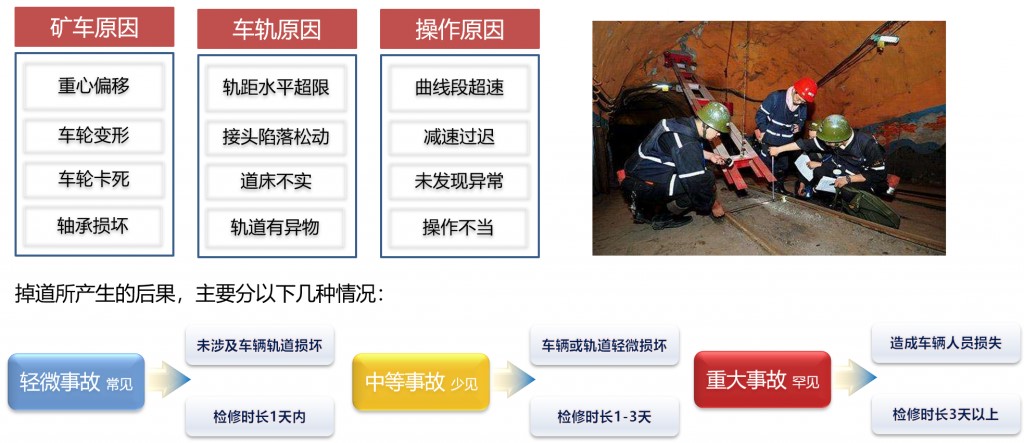

礦車掉道原因及后果分析

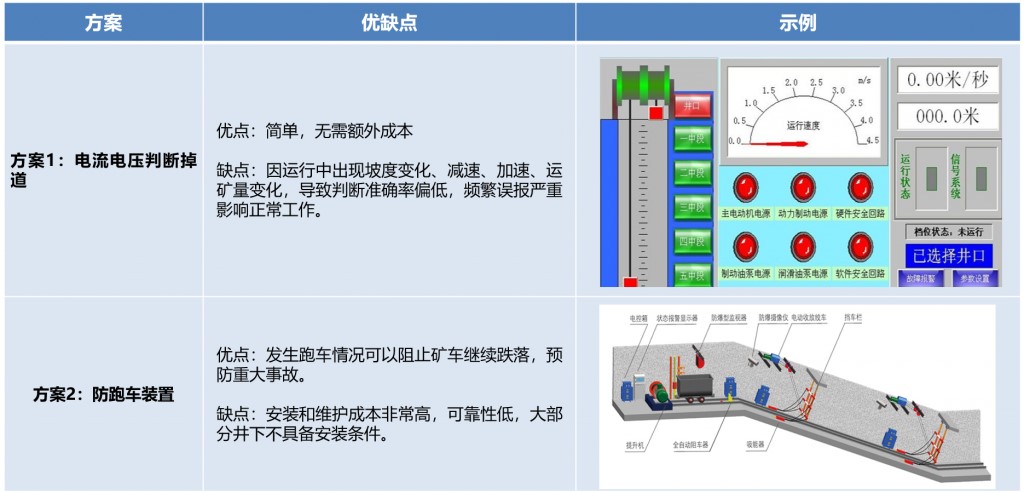

傳統的礦車掉道安全管控措施一般有以下兩種方案：

傳統的掉道監測方案

新一代礦車掉道智能監測產品基于圖像識別技術、姿態大數據分析及無線網絡覆蓋技術，能夠為礦車遠程操控提供視頻監控、掉道監測及報警、PLC實時聯動控制減速停車，完全做到智能化和自動化，投入成本小，可大大降低礦車掉道引起的人員傷害及財產損失。

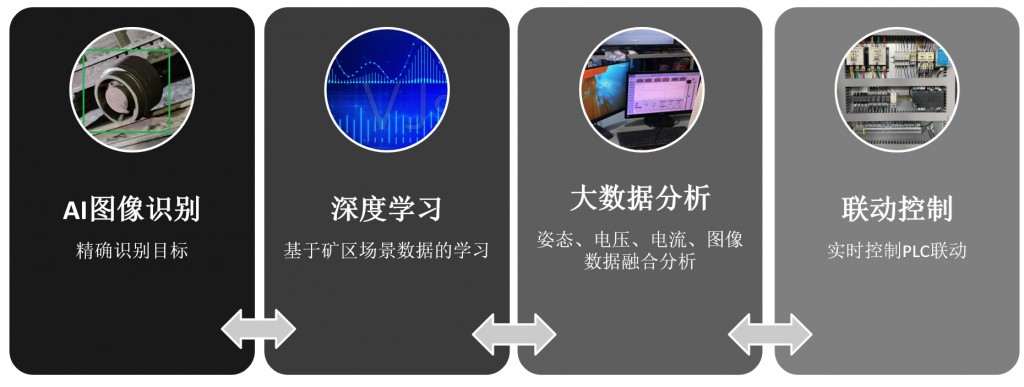

產品技術架構

產品功能架構圖

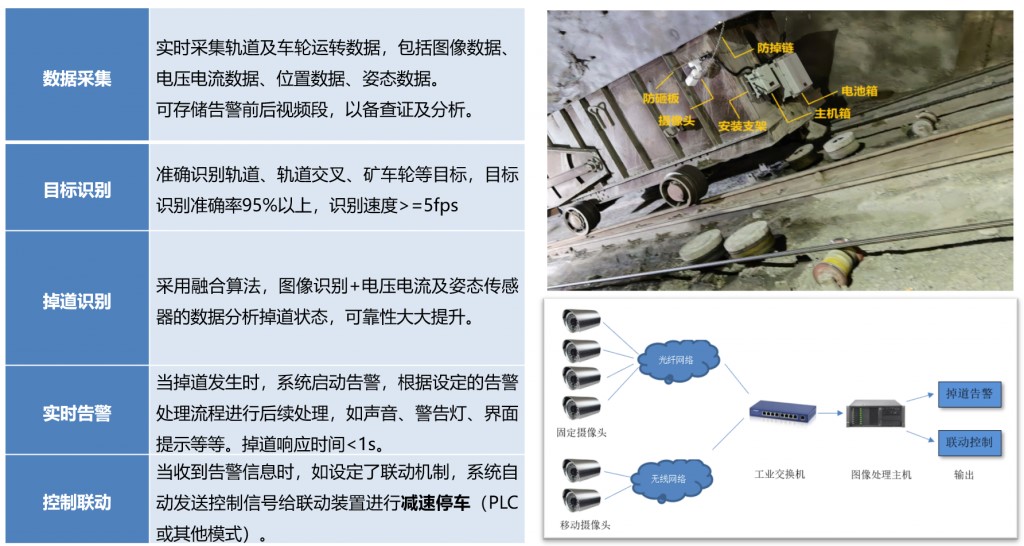

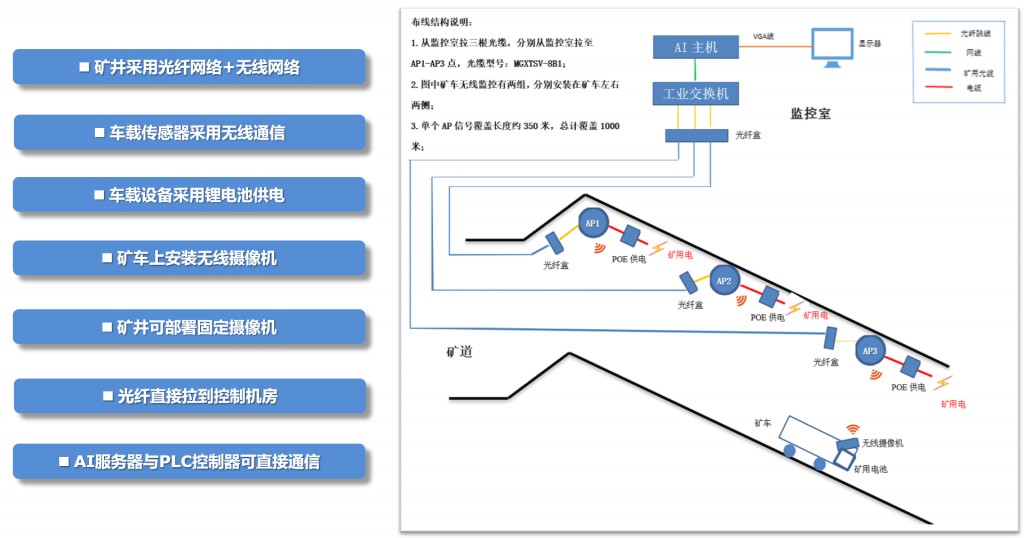

井下無線信號覆蓋及車載設備工作示意圖：

井下信號覆蓋及車載設備工作示意圖

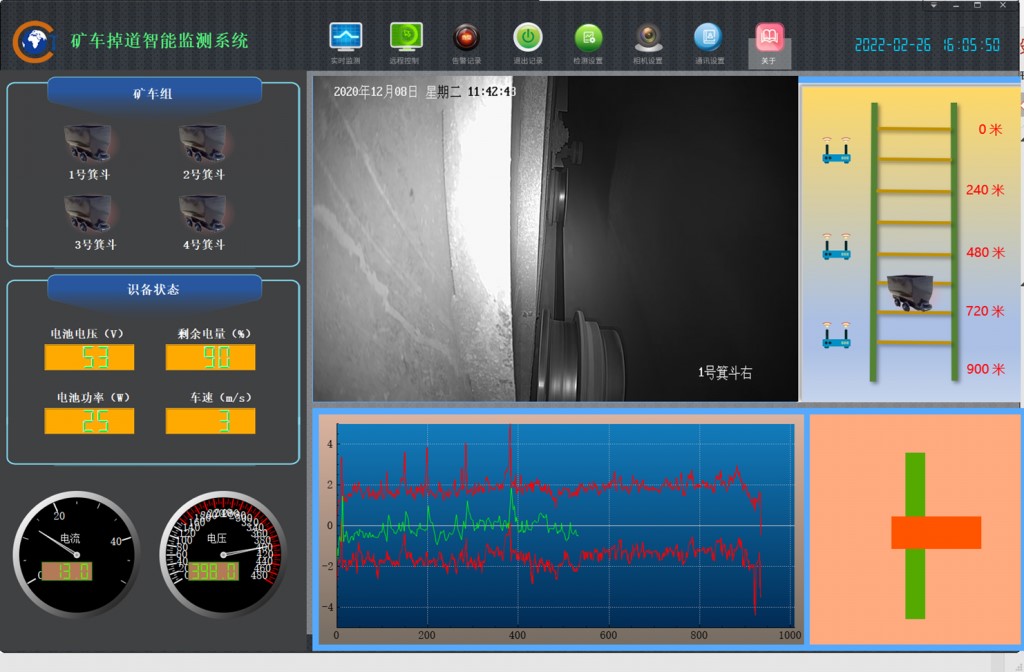

系統軟件功能界面：

系統軟件功能圖

產品安裝運行圖：

產品安裝運行圖

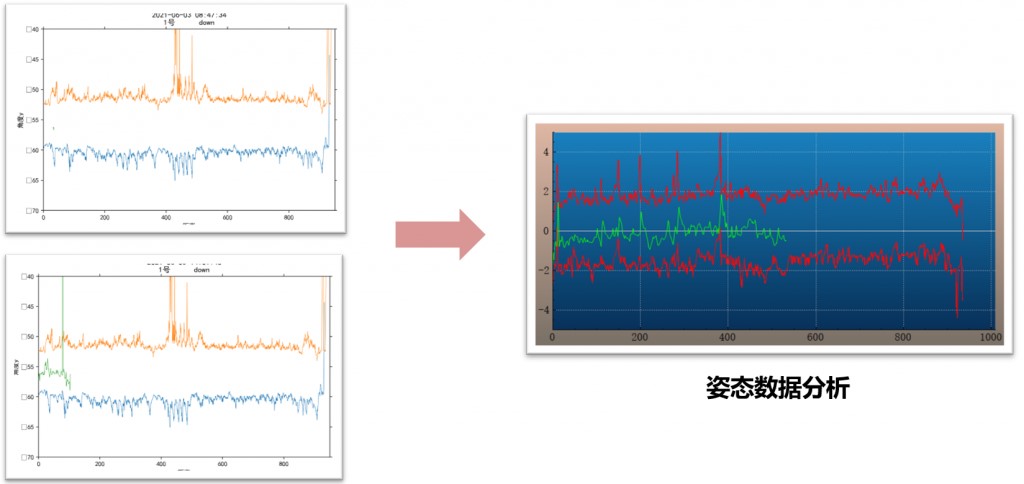

姿態解算算法：在礦車上安裝九軸姿態檢測器，通過持續收集礦車運行樣本數據，將數據導入到深度學習框架中進行訓練，驗證并不斷優化改進模型，最終得到姿態數據的合理閾值，從而通過實時姿態數據來檢測掉道狀態：

姿態數據深度學習算法

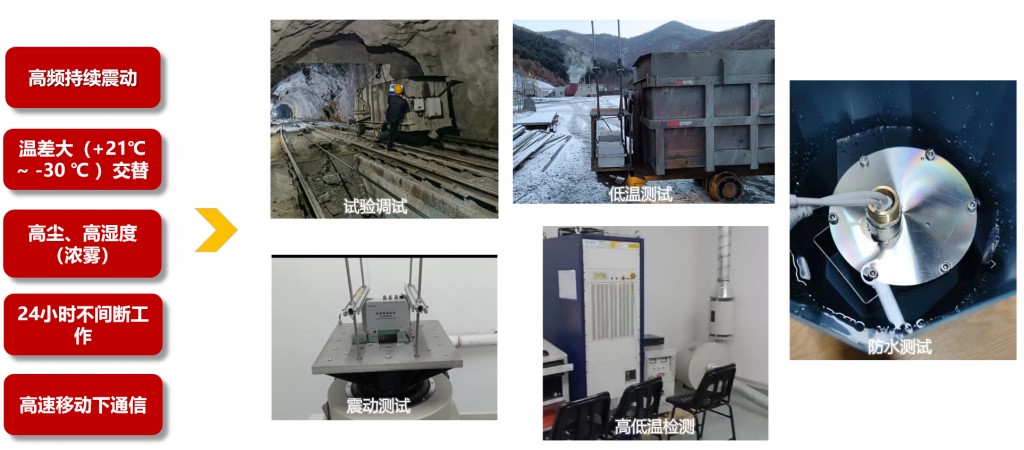

由于礦車運行在極端惡劣的環境中，電子產品一般分為民用級、工業級、軍工級，本產品的可靠性標準高于工業級，接近軍工級，因此在研發生產過程中，我們做了大量的加固試驗，確保產品交付后長時間穩定運行：

工業級以上標準

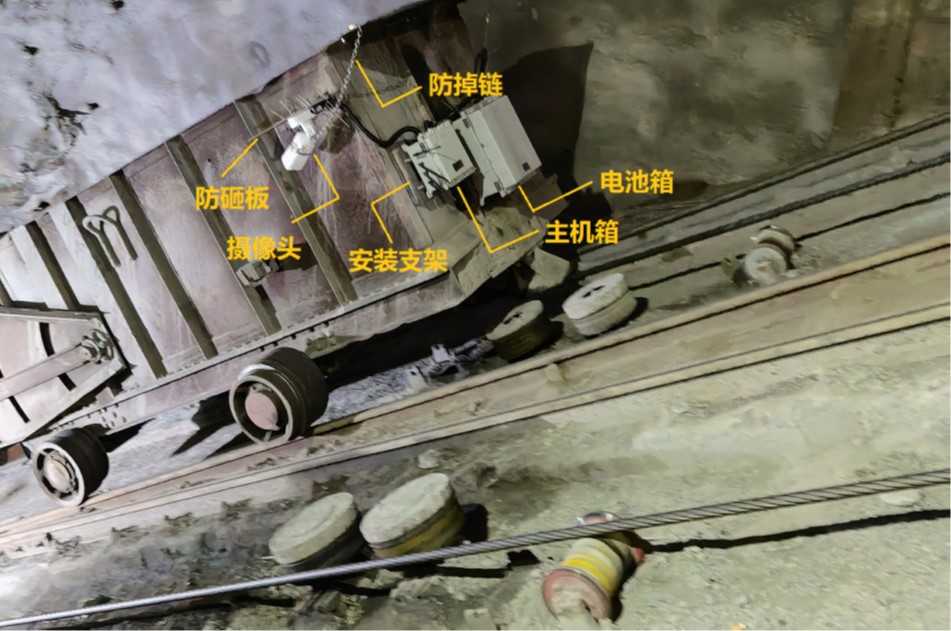

安裝示意圖：

安裝示意圖

產品特點：

1、智能防抖技術：針對礦車運行中的高頻抖動場景，通過軟件防抖算法修正對目標識別的負面影響。

2、目標識別：能夠準確識別運行軌道和礦車車輪，并可以準確計算其位置關系。

3、實時檢測：基于圖像識別和姿態數據的實時掉道檢測，速度每秒檢測5次以上。

4、聯動控制：當檢測到掉道發生時，系統自動觸發通信控制模塊，啟動電機的保護程序。

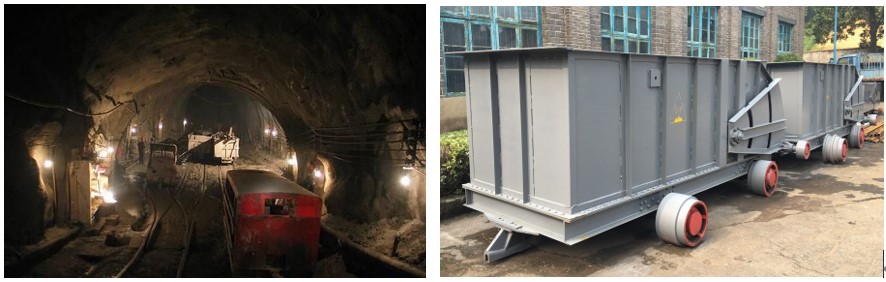

適用場景：

本產品主要適用于斜井拖拽式礦車場景，由于礦車自身沒有供電條件，一般斜井提升只能憑經驗或提升系統反饋的電流數據判斷是否掉道，往往由于反應時間過長，掉道后礦車可能會損壞軌道，嚴重時甚至導致鋼繩斷裂，礦車直接掉入井底而造成重大安全事故。

本產品自帶一周時間的大容量可更換式鋰電池，攝像頭和傳感器安裝于礦車上，通過礦井無線網絡將實時視頻和采集的姿態數據傳回到控制機房。

應用場景
